06. 정보 통신망

01. 정보 통신망의 기본 구성(32%)

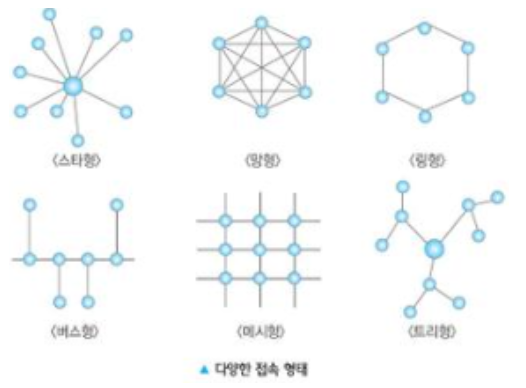

01. 정보 통신망의 구성 형태와 특징

◎ 성형(Star, 중앙 집중형)

•
• 성형은 중앙에 중앙 컴퓨터가 있고, 이를 중심으로 단말장치들이(1:1) 연결되는 중앙 집중식 네트워크
• 각 단말장치들은 중앙 컴퓨터를 통하여 데이터 교환
• 중앙의 컴퓨터에서 모든 단말기들의 제어가 가능
• 중앙 컴퓨터가 고장나면 전체 통신망의 기능 정지





◎ 트리(Tree)형

하나의 통신 회선으로 연결, 근처의 다른 단말기로 회선이 연장되어 있는 형태







◎ 링형(Ring , 루프형)



• 컴퓨터와 단말기들이 서로 이웃하는 것끼리만 연결된 형태
• LAN에서 가장 많이 사용
• 양방향 데이터 전송 가능
• 통신 회선 장애 발생시 융통성이 있음





◎ 버스형(Bus)



• 한 개의 통신 회선에 여러 대의 단말장치가 연결되어 있는 형태
• 물리적 구조가 간단, 단말장치의 추가와 제거가 쉬움
• 데이터 전송 방식은 폴링과 셀렉션에 의해 이루어짐
• 노드의 독립성 보장(한 노드의 고장은 다른 노드에 영향을 주지 않음)
• 버스상은 모든 다말 데이터의 수신 가능(방송 모드)







◎ 망형(Mesh)



• 모든 지점의 컴퓨터와 단말장치를 통신 회선으로 연결시킨 형태
• 보통 공중 전화망(PSTN)과 공중 데이터 통신망(PSDN)에 사용
• 통신 회선의 전체 길이가 가장 길어짐
• 신뢰도가 높음(통신 회선 장애 발생시 타 경로를 이용, 데이터 전송을 수행)
• 분산 처리 시스템이 가능, 광역 통신망(WAN)에 적합
• 통신 회선 링크 수: 2분의 n(n-1)

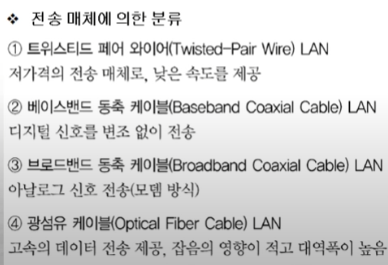

02. 전송 매체에 의한 분류

1. 트위스티드 페어 와이어

2. 베이스밴드 동축 케이블 (Baseband coaxial cable)LAN :  디지털 신호를 변조 없이 전송

3. 브로드 밴드 동축 케이블 (Broadband coaxial cable)LAN : 아날로그 신호 전송(모뎀 방식)

4. 광섬유 케이블

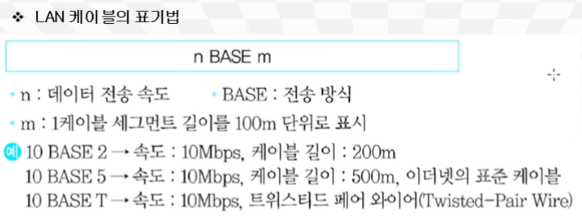

03, LAN 케이블의 표기법







---

02. 정보 교환망의 분류(42%)

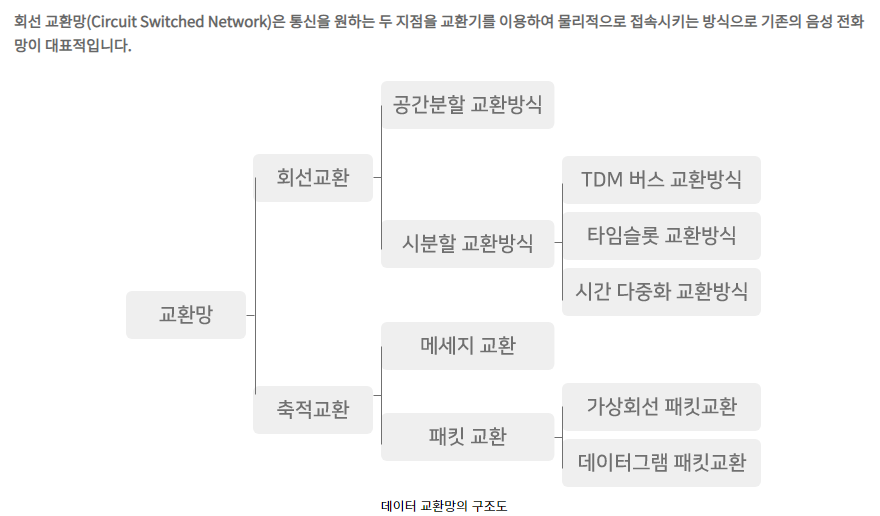

01. 회선 교환망 (Circuit Switched Network)

• 컴퓨터와 단말기, 컴퓨터 간 통신 회선을 설정하여 데이터를 교환하는 방식
• 포인트 투 포인트 방식, 통신 회선을 고정적으로 할당
• 전송중 항상 같은 경로를 갖게 됨
• 고정된 대역폭 전송 방식, 코드 변환 불가능
• 실시간 대화용 방식의 응용가능
• 데이터를 전송하지 않을 때에도 회선이 점유되므로 자원이 낭비됨
• 연속적인 흐름

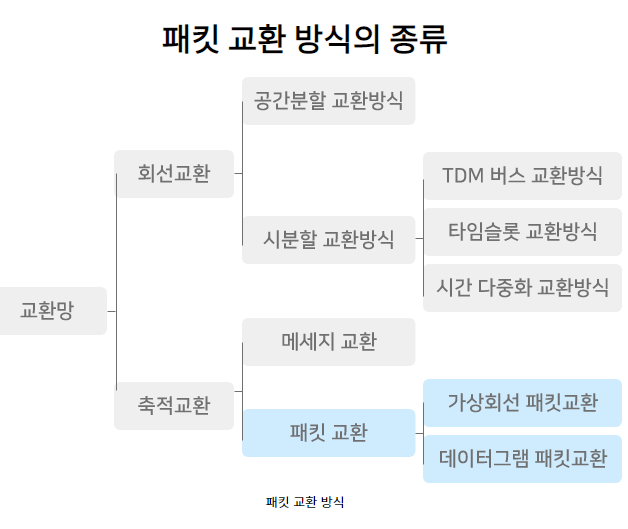

02. 패킷 교환망 (Packet Switched Network)

• 메시지를 일정한 길이의 패킷으로 잘라서(일정한 길이로 구분) 전송하는 방식
• 송신측에서 모든 메세지를 일정한 크기의 패킷으로 분해한 후 우선순위를 부여하여 전송하면 수식측에서 원래의 메세지로 조립하는 방식
• 회선 이용률이 가장 높고 전송량 제어와 전송 속도 변환이 쉬움
• 부가 서비스 제공
• 대량의 데이터 전송시 전송 지연 발생
• 공중 교환 데이터망(PSDN)에서 대부분 사용하며 (PAD)가 필요함
• (PAD : 패킷의 조립 및 분해를 담당하는 어댑터, 데이터 패킷으로 변환하는 역할과 원 데이터만을 추출하는 장치)





03. 메세지 교환망



• 교환기가 일단 송신 측의 메시지를 받아서 저장한 후 전송 순서가 되면 수신 측으로 전송
• 수신한 데이터를 중앙에서 축적, 처리하는 방식(=축적교환식)
• 하나 또는 복수 개의 터미널로 전송
• 선로의 효율을 증대
• 메시지 길이에 제약이 없음
• 부호 변환이가능함
• 대화형으로는 응용이 불가함



---

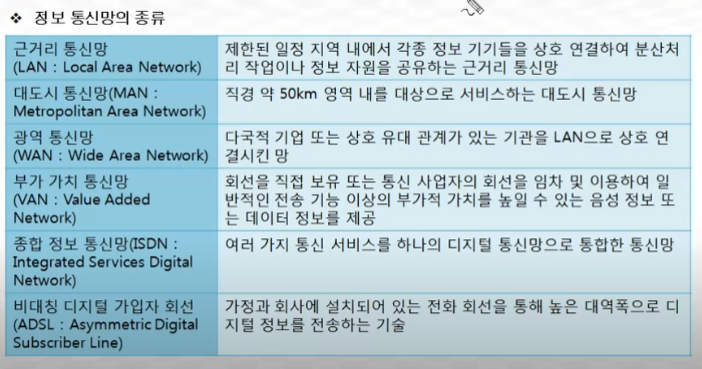

03. 정보 통신망의 종류(26%)

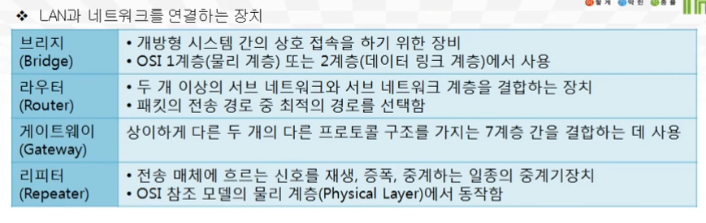

리피터 - 재생, 증폭, 중계하는 일종의 중계기 장치, OSI 참조 모델의 물리 계층에서 동작함
