02. 정보 전송

01. 정보 전송 선로 (63%)



01. 유선 선로 ( 유도 매체)



1. 나선 (Oppn Wire)

• 가장 최초로 쓰여진 통신 선로, 전신주 이용
• 개방형 선로
• 전자 유도에 의한 혼선 영향이 큼
• 대체용으로 평형 케이블을 이용



2. 트위스티드 페어 케이블(Twisted Pair Cable)

• 2선의 구리선이 서로 감겨 있는 형태
• 장거리 통신 가능
• 가까운 시내 전화 선로 사용
• 설치 간단, 저렴 (가정용, 개인용에 많이 쓰임)
• 대역폭이 넓지 못함
• 고속 전송 제힌적
• 평형 케이블

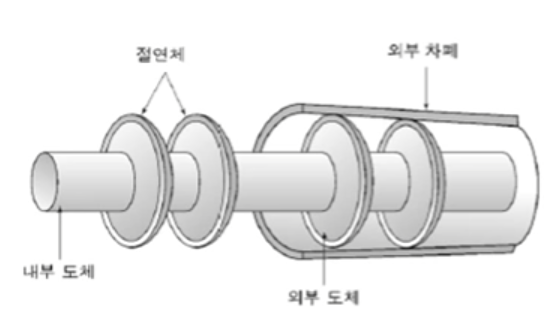

3.동축 케이블(Coaxial Cable)

• 동일한 중심축에 플라스틱 절연체를 씌우고 그위에 그물 모야으이 구리망을 감싼 전송 매체
• 고주파 전송, 광대역 전송, 장거리 전송 케이블 적합 -> 하지만 최근에는 광대역 케이블로 대체중
• 트위스티드 페어 케이블에 비해 우수한 매체로 -> 혼선, 감쇠가 적음
• 이용 분야 : TV급 전선, 유선 방송(CATV), 근거리 네트워크(LAN) 등

4. 광섬유 케이블(Optical Fiber Cable)

• 규소(석영)를 주재료, 빛의 전반사 현상을 이용
• 온도 변화에 안정적
• 신뢰성 높음
• 에러 발생률 가장 적음
• 대륙 간 통신 매체로도 사용

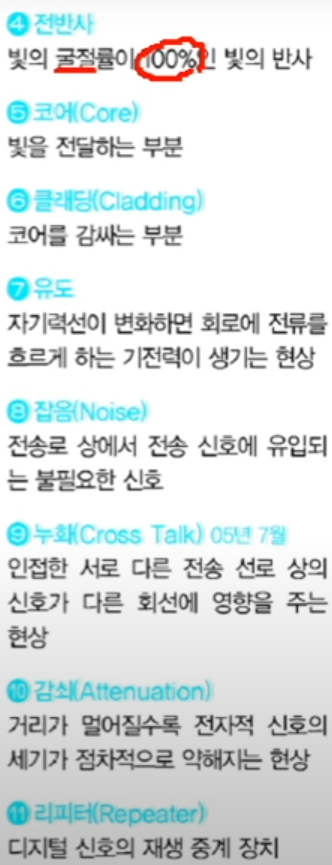

• 코어와 클래딩 구성 - 빛의 신호가 코어를 따라 이동하면서 클래딩에 전반사되는 과정으로 데이터를 전송
• 전력 유도나 전자 유도 영향X  -> 잡음, 누화 거의 없고 감쇠 적음
• 보다 넓은 리피터 간격 -> 리피터란 디지털 신호의 재생 중계 장치
• 보안성이 뛰어남

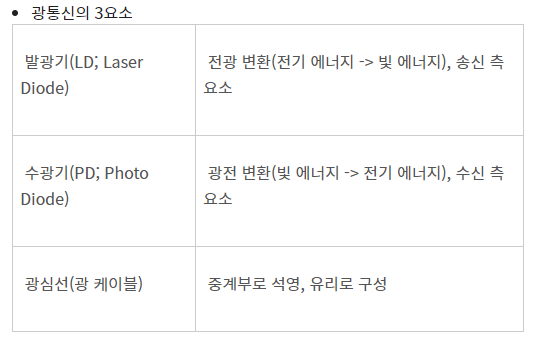

• 광통산의 3요소 = 발광기(LD), 수광기(PD), 광섬유 케이블
• 광섬유의 굴절률 및 전파 모드 = 단일모드(SM(F)광섬유), 계단형 다중 모드(SIMMF), 언덕형 다중모드(GIMMF), 삼각형 다중 모드(TIMMF)
• 이용분야 : 장거리 중계선, 근거리 통신망(LAN), 전화국 간의 중계선 등..





02. 무선 선로 ( 비유도 매체)

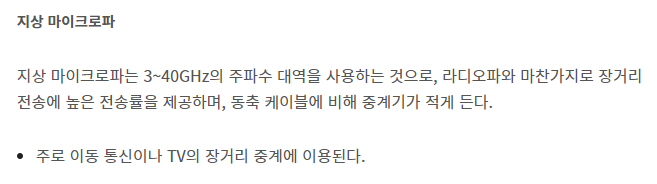

1. 지상 마이크로파

• 접시형 안테나 이용
• 마이크로파 중계탑을 여러개 사용
• 광대역 통신, 다중 통신, 장거리 통신 가능
• 대용량, 고속 통신이 가능
• 이용분야 : TV, PCS, 무선 LAN 등

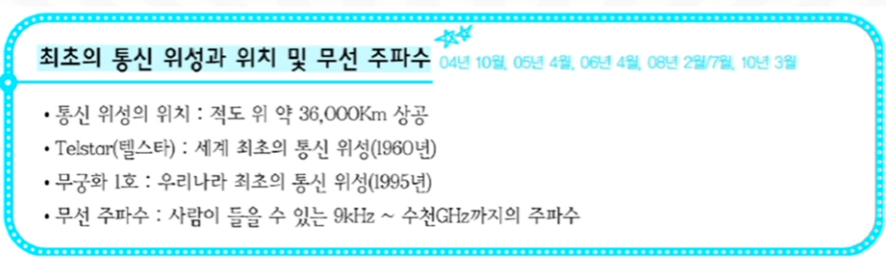

2. 위성 마이크로파

• 통신 위성을 이용
• 통신 대용량, 국가 간의 원거리 통신 주로 이용
• 전파 지연 시간 발생
• 기후의 영향을 받음(감쇠현상)
• 이용 분야 : TV, 국제 전화, 전신, 사설 기업망 등



3.무선 주파수

• 다방향성으로 접시 안테나 필요없음
• 안테나가 정해지 시점에 정확히 설치될 필요 없음
• 이용 분야: VHF와 UHF 대역의 FM 라디오, UHF, VHF RV 등







03. 전송 선로의 이론



1. 전기적인 1차 정수

• 도체 저항(R)
• 인덕턴스(L)
• 정전 용량(C)
• 컨덕턴스(G)



2. 극소 조건

선로의 감쇠량 최소 조건을 의미   LG = RC

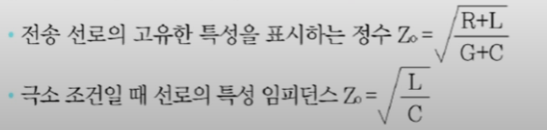

3. 선로의 특성 임피던스





---



02. 정보 전송 회선의 종류와 특성

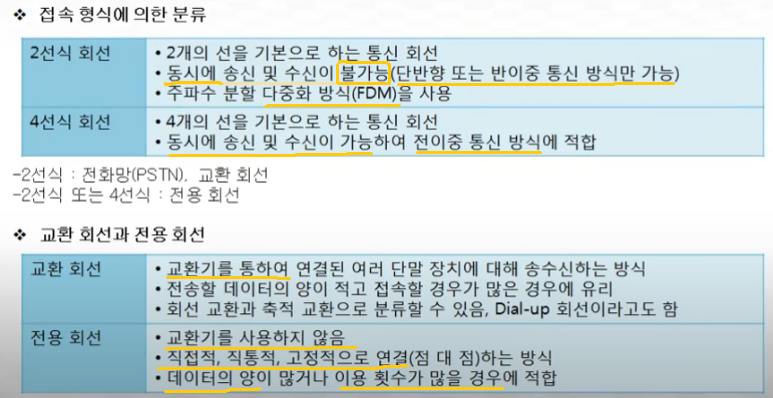

01. 접속 형식에 의한 분류

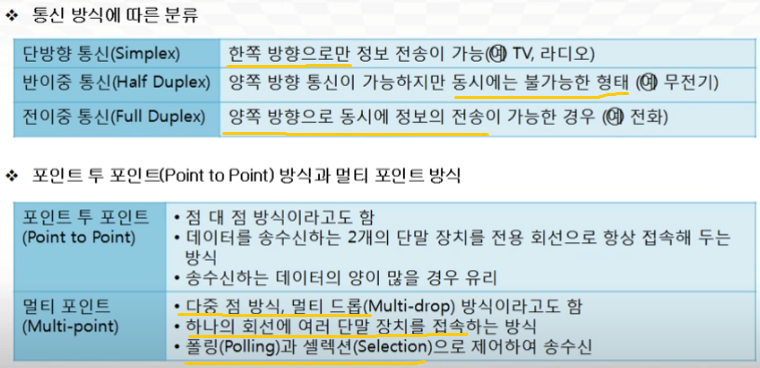

03. 통신 방식에 따른 분류

04. 포인트 투 포인트 방식과 멀티 포인트 방식

04, 포인트 ㅌ

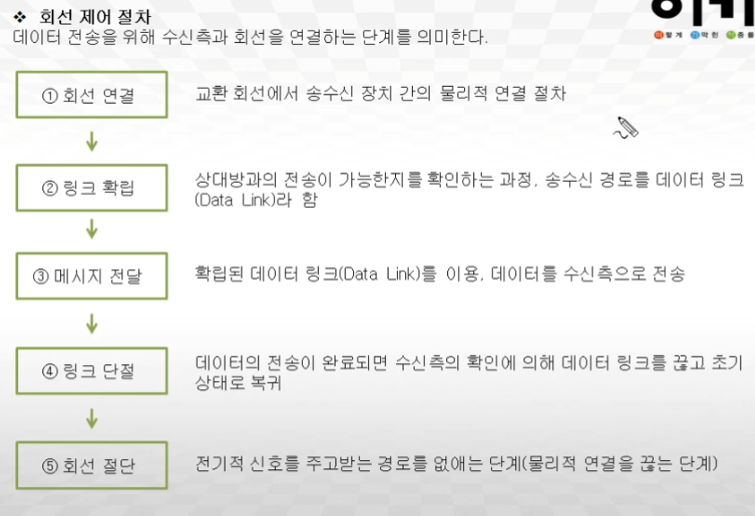

회선 제어 절차







---

03. 통신 속도와 통신 용량
